Sistema Chiamata Infermiera con funzionalità Avanzate

Funzionalità innovative e proiettate al futuro


 Il sistema di chiamata Alech4.0 è disponibile in varie configurazioni, in modo di poter soddisfare qualsiasi esigenza in termini di costi e funzionalità, dal piccolo reparto alla struttura completa  .





  • Server centrale o mini server Locale , unità di gestione postazione infermeria con comunicazione vocale, unità di chiamata dalle stanze che potranno quindi essere cablate BUS ,ethernet o wireless ed eventualmente connessi anche con altri dispositivi quali , sensori di temperatura, umidità, monitor per corridoi, ricevitori wireless per il personale, il sistema può anche  permettere  la localizzazione del personale.

  • a seconda della configurazione scelta, sarà possibile conoscere lo stato di funzionamento di ogni dispositivo in tempo reale, sarà possibile effettuare assistenza aggiornamenti e manutenzioni anche da remoto , sarà possibile aggiungere nuovi dispositivi, interi sistemi, altri reparti o interi ospedali , e si potrà integrare con i nuovi dispositivi IOT.

  • La tecnologia Ip permette anche di inviare allarmi e messaggi a telefoni Cellulari ,telefoni Voip ecc.

  • Connessione mista - Letti wireless + sistema Cablato: in alcune situazioni risulterà molto più pratico avere una connessione mista, quindi ad esempio connettere le camere e bagni con e nostre tastiere wireless bidirezionali che danno la stessa affidabilità del sistema cablato con controllo continuo della connessione e stato dei pulsanti . questo permetterà uno snellimento nelle installazioni dei dispositivi in tutta la camera senza necessità di opere murarie

  • Connessione completamente wireless: tutto il sistema potrà anche essere pensato in modalità completamente wireless, questo ovviamente permette molti vantaggi in termini di costi e tempi di installazione soprattutto se si vuole sostituire un vecchio sistema esistente mentre i pazienti sono ancora all’’interno dell’ospedale


Connessione cablata:



sono disponibili differenti soluzioni:

  • Principio di funzionamento sistema bus: IL concentratore di stanza C-01ND è il cuore del sistema e gestisce in piena autonomia il funzionamento di tutta la stanza con connessione Bus, compreso la lampada fuoriporta in questo modo il sistema conserva la sua autonomia in qualsiasi situazione.                                                                                                                                                                 Il concentratore ha un display con tecnologia Oled ed un sistema di segnalazione luminosa ed acustico integrato a norme VDE ,questo permette al personale di vedere in tempo reale la situazione della stanza, la visualizzazione delle chiamate non risposte e segnalazione allarmi, gestione presenza.  Se si posiziona il concentratore  all'esterno della stanza, sarà possibile anche fare a meno della lampada fuoriporta standard. Il  concentratore C01-ND  potrà avere a disposizione  connessioni  BUS2 per la connessione al concentratore di reparto , ethernet, rfid,wi-fi e Bluetooth  per la connessione ad altri dispositivi .       ​

  • Connessione mista - Letti wireless + sistema Cablato: in alcune situazioni risulterà molto più pratico avere una connessione mista, quindi ad esempio connettere le camere e bagni con e nostre tastiere wireless bidirezionali che danno la stessa affidabilità del sistema cablato con controllo continuo della connessione e stato dei pulsanti . questo permetterà uno snellimento nelle installazioni dei dispositivi in tutta la camera senza necessità di opere murarie

  • Connessione completamente wireless: tutto il sistema potrà anche essere pensato in modalità completamente wireless, questo ovviamente permette molti vantaggi in termini di costi e tempi di installazione soprattutto se si vuole sostituire un vecchio sistema esistente mentre i pazienti sono ancora all’’interno dell’ospedale

scarica la brochure

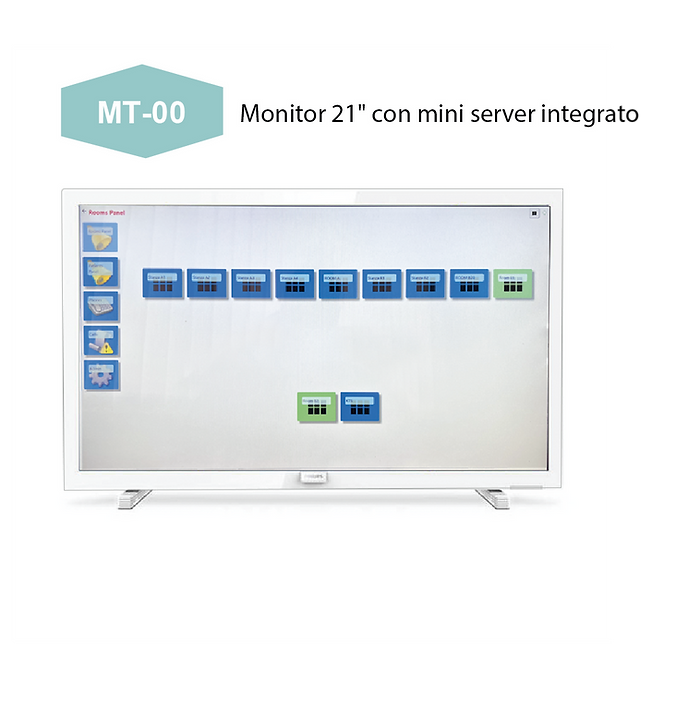

MT-00_Tavola disegno 1.png

MT-00

  • MT-00 Monitor 21" con mini server integrato

    Gestione reparto: consente la gestione diretta del reparto e la configurazione di tutte
    le chiamate, registrazione storico ed eventi.
    Gestione chiamate e prese in carico della chiamata paziente su cellulare con nostra APP.
    Consente il monitoraggio delle chiamate prioritarie e storiche, gestione centralizzata
    delle chiamate infermieristiche all’interno di aree specifiche fornendo al personale la
    visualizzazione di tutti gli allarmi e gli eventi su un unico schermo ed evitando le attese
    per la ricerca di operatori sanitari
    MT-00
    Sistema operativo Microsoft Windows
    Mini server integrato, per la gestione completa di reparto o gruppo di reparti
    Dimensioni: 530 mm x 340 mm x 50 mm

MT-01_Tavola disegno 1.jpg

MT-01

  • MT-01

  • gestione reparto: consente la gestione diretta del reparto senza dover installare costosi server ,permette inoltre la configurazione di tutte le chiamate,

  • Registrazione storico ed eventi .

  • Gestione chiamate  e prese in carico della chiamata paziente  su cellulare con nostra APP

  • Nella situazione di avanzamento lavori il tutto potrà poi anche essere connesso successivamente ad un Server centrale per la gestione totale della struttura

  • Monitor infermiere 14 pollici

  • Consente il monitoraggio delle chiamate prioritarie e storiche.

  • Consente la gestione centralizzata delle chiamate infermieristiche all'interno di aree specifiche fornendo al personale la visualizzare di tutti gli allarmi e gli eventi su un                                     unico schermo ed  evitando a attese per la ricerca di operatori sanitari



  • videocamera frontale  di touch screen: schermo capacitivo di touch screen



  • Risoluzione del display: 1920x1080



  • Presa cuffie da 3,5 mm con microfono Altoparlante: 2 x 2w



  • Dimensioni: lunghezza 349 mm x larghezza 112 mm x altezza 239 mm



MT-01B



  TERMINALE VOIP/SIP touch screen 14"

    Permette la comunicazione vocale tra i vari terminali voip del sistema,la ricezione degli  allarmi, la gestione di tutte le funzioni di programmazione del reparto

     comunicazione vivavoce o con terminale telefonico

  • Registrazione storico ed eventi .

  • Gestione chiamate  e prese in carico della chiamata paziente  su cellulare con nostra APP

  • Gestione chiamate vocali da altri dispositivi connessi in rete locale posizionati nelle  varie stanze

  • Consente il monitoraggio delle chiamate prioritarie e storiche.

  • Consente la gestione centralizzata delle chiamate infermieristiche all'interno di aree specifiche fornendo al personale la visualizzare di tutti gli allarmi e gli eventi su un unico schermo ed  evitando a attese per la ricerca di operatori sanitari



  • Fotocamera frontale  di touch screen: schermo capacitivo di touch screen

  • SPECIFICATIONS: - Front camera - Capacitive Touch Screen -

  • Display resolution: 1920x1080

  • - Speakers: 2 x 2w

  • - Dimensions: L 349mm x W 112mm x H 239mm

MT-01B_Tavola disegno 1.png
MT-02B_Tavola disegno 1.png

MT-02B



Terminale di stanza 8" touch screen


Funzioni Vocali con protocollo SIP/Voip
Funzionalità completa per la gestione della chiamata vocale permette la chiamata in stanza con funzione vivavoce per la comunicazione tra il personale e pazienti o personale e personale, connessione cablata o WI-FI con cornetta telefonica integrata o modalità vivavoce.
Predisposto per fissaggio a parete o con staffa per scrivania
Dimensioni: 200 mm x 210 mm x 70 mm

C-03ND_Tavola disegno 1.jpg

 C-03ND

Terminale di stanza 7 " touch screen funzioni Vocali con protocollo sip/voip

 4 tasti di chiamata indirizzabili + 8 tasti touch screen indirizzabili

permette la chiamata in stanza con funzione vivavoce per la comunicazione tra il personale e pazienti o personale e personale

connessione cablata o wi-fi


- Touch screen

-  WiFi (2.4G)
-  LAN connection
-  PoE (Power over ethernet).

- Built-in 2W speaker


C-02ND_Tavola disegno 1.jpg

MT-02 Monitor “ 21

Terminale di stanza 4 " funzioni Vocali con protocollo sip/voip

 4 tasti di chiamata indirizzabili

permette la chiamata in stanza con funzione vivavoce per la comunicazione tra il personale e pazienti o personale e personale

connessione cablata o wi-fi


- Touch screen

-  WiFi (2.4G)
-  LAN connection
-  PoE (Power over ethernet).

- Built-in 2W speaker

MT-02

Monitor digitale 21” da parete con indicazione delle chiamate
in corso e di quelle in attesa, completo di staffa.
• Le chiamate cambieranno colore e disposizione in base
alla priorità impostata.
• Visualizzazione adattiva in base al numero di chiamate attive
• Selezione livello suoneria volume settabile per giorno e notte
• Connessione WI-FI o LAN
• Dimensioni: 520 mm x 340 mm x 50 mm

MT-02_Tavola disegno 1.png
C-01ND_Tavola disegno 1.png

C-01ND    Concentratore di stanza


Il concentratore di stanza C-01ND è il cuore del sistema e gestisce in piena autonomia il funzionamento di tutta
la stanza con connessione BUS, compreso la lampada fuori porta, in questo modo il sistema conserva la sua
autonomia in qualsiasi situazione.
Il concentratore ha un display con tecnologia Oled ed un sistema di segnalazione luminosa ed acustico integrato
a norme VDE, questo permette al personale di vedere in tempo reale la situazione della stanza, la
visualizzazione delle chiamate non risposte e segnalazione allarmi, gestione presenza.
Se si posiziona il concentratore all'esterno della stanza, sarà possibile anche fare a meno della lampada
fuoriporta standard.
Funzione follow me: quando in stato di presenza, questo permette al personale nella stanza di essere avvisati
della chiamata da altre stanze
Funzionalità Monitor: se settato correttamente il dispositivo può anche essere utilizzato come monitor da
inserire in corridoi infermerie ecc
Funzionalità BLE: permette di rilevare automaticamente il codice operatore all'interno della stanza
Terminale di stanza con funzioni dedicate esclusivamente all'operatore
Collegamenti bus per unità letto, unità toilette e lampada da esterno.
Tipo di montaggio a parete, può essere fissato su scatola elettrica standard a 3 moduli
Tutti i dispositivi sono con materiali antimicrobici
• reset attivazione presenza
• chiamata d'emergenza
• display oled
• connessioni gestione lampade da esterno LT-01
• Luce di allarme integrata con diversi colori Allarme acustico incluso
• pulsante di chiamata di emergenza "codice blu"
• Rivestito con prodotti antimicrobici
• Dimensioni: 115 mm x 74 mm x 21 mm

connettore RJ45

WL-01C_Tavola disegno 1.jpg

Luce Integrata


WL-01C

Terminale per letto con  luce notturna integrata e comando luce esterna

Tipo di montaggio a parete, può essere fissato a parete su di una scatola elettrica standard a 3 moduli

funzionalità : Chiamata, Reset, Presenza, Emergenza , luce di cortesia integrata ,connessione RJ45 per Terminale Paziente PR-PL00 o PR-L01  funzionante con la lampada intelligente  LT-01-ND , non necessita del concentratore C-01ND.

• Pulsanti Reset e Chiama

• Luce di cortesia integrata

• Controllo luce principale sul terminale paziente

• sistema a rilascio automatico con allarme di disconnessione terminale paziente

• Led di rassicurazione sul terminale paziente

• Collegamenti bus a 04 fili

• Dimensioni (L 115 * W 74 * H 21) (mm)

PR-L00_Tavola disegno 1.png
PR-L01_Tavola disegno 1.png

connettore RJ45

Luce Integrata

WL-01_Tavola disegno 1.jpg
PR-L01_Tavola disegno 1.png

WL-01

Terminale per letto con  luce notturna integrata e comando luci su tastiera e da tastiera pensile paziente

Tipo di montaggio a parete, può essere fissato a parete su di una scatola elettrica standard a 3 moduli

funzionalità : Chiamata, Reset,  luce di cortesia integrata ,connessione RJ45 per Terminale Paziente PR-PL00 o PR-L01

funzionante con concentratore C-01ND ,.

• Pulsanti Reset e Chiama

• Luce di cortesia integrata

• Controllo luci

• sistema a rilascio automatico con allarme di disconnessione terminale paziente

• Led di rassicurazione sul terminale paziente

• Collegamenti bus a 04 fili

• Dimensioni (L 115 * W 74 * H 21) (mm)

WL-02_Tavola disegno 1.jpg
PR-L00_Tavola disegno 1.png

WL-02

Terminale per letto con  chiamata e reset ,luce notturna integrata comandabile da tastiera pensile paziente

Tipo di montaggio a parete, può essere fissato a parete su di una scatola elettrica standard a 3 moduli

funzionalità : Chiamata, Reset,  luce di cortesia integrata ,connessione RJ45 per Terminale Paziente PR-PL00 o PR-L01

funzionante con concentratore C-01ND ,.

• Pulsanti Reset e Chiama

• Luce di cortesia integrata

• Controllo luci

• sistema a rilascio automatico con allarme di disconnessione terminale paziente

• Led di rassicurazione sul terminale paziente

• Collegamenti bus a 04 fili

• Dimensioni (L 115 * W 74 * H 21) (mm)

PR-L01_Tavola disegno 1.png

PR-L01

Terminale paziente con tasto chiamata e comando luci

Terminale  in silicone antibatterico ,tasto luminescente e  led rassicurazione paziente e comando luci

Sistema disconnessione se sottoposto a trazione superiore ai 3 Kg

completo di supporto , clips per lenzuola e cavo lunghezza 3mt

dimensioni: 85 x 45 x 20 mm

perella lum.jpg

Tasti  fluorescenti

TL-01 LUMINESCENZA.jpg

PR-L00

Terminale paziente con tasto chiamata

Terminale  in silicone antibatterico ,tasto luminescente e  led rassicurazione paziente.

Sistema disconnessione se sottoposto a trazione superiore ai 3 Kg

completo di supporto , clips per lenzuola e cavo lunghezza 3mt

dimensioni: 85 x 45 x 20 mm

PR-L00_Tavola disegno 1.png
TS-01_Tavola disegno 1.png

TS-01

Terminale generico  IP65  con  chiamata e reset, può essere utilizzato come terminale per comando con tirante bagno

Tipo di montaggio a parete, può essere fissato a parete su di una scatola elettrica standard a 3 moduli

funzionalità : Chiamata, Reset ,interfacciamento con dispositivi esterni on/off

funzionante con concentratore C-01ND ,.

• Pulsanti Reset e Chiama

• Led di rassicurazione sul terminale paziente

• Ingresso connessione ON/OFF

• Collegamenti bus a 04 fili

• Dimensioni (L 115 * W 74 * H 21) (mm)

TB-01_Tavola disegno 1.png

TB-01

Terminale generico  IP65  con  chiamata e reset, e cordino per servizi igenici / toilette

Tipo di montaggio a parete, può essere fissato a parete su di una scatola elettrica standard a 3 moduli

funzionalità : Chiamata, Reset ,connessione Bus

funzionante con concentratore C-01ND ,

• Pulsanti Reset e Chiama

• Led di rassicurazione sul terminale paziente

• Ingresso connessione ON/OFF

• Collegamenti bus a 04 fili

• Dimensioni (L 115 * W 74 * H 21) (mm)

LT-01_Tavola disegno 1.jpg

LT-01

La lampada fuori porta segnala con differenti colori la chiamata impostata, colori utilizzati: Rosso, verde, bianco e blu.

Tecnologia LED RGB ,multicolore divisione in 3 settori ,completa di allarme sonoro

secondo le norme VDE-834

collegamento diretto al concentratore C-01ND

Dimensioni: 104 * 86 * 38

LT-01 LUCI COLORATE.jpg
ESEMPIO CONN.LT-01_Tavola disegno 1.png
LT-01-ND_Tavola disegno 1.jpg

LT-01ND

La lampada  fuori porta  intelligente  permette la gestione di tutti i dispositivi connessi all'interno della stanza ,non necessita del concentratore di stanza C-01ND ,segnala con differenti colori la chiamata impostata, colori utilizzati: Rosso, verde, bianco e blu.

Tecnologia LED RGB ,multicolore divisione in 3 settori ,completa di allarme sonoro

secondo le norme VDE-834

Connessione Bus

Dimensioni: 104 * 86 * 38

LT-01 LUCI COLORATE.jpg
ESEMPIO CONN. LT-01-ND_Tavola disegno 1.png
LT-02 -D_Tavola disegno 1.jpg

LT-02D

La lampada  fuori porta autonoma ,dispone di  tre ingressi ON/OFF ed un ingresso Reset .

Collegando segnali ON/OFF  sarà possibile attivare la lampada senza necessità di altri dispositivi

possibile gestire 3 livelli di allarme con tre diversi colori ed allarmi acustici

un ingresso serve per la cancellazione generale dell'all'arme Generale

colori utilizzati: Rosso, verde, bianco e blu.

Tecnologia LED RGB ,multicolore divisione in 3 settori ,completa di allarme sonoro

secondo le norme VDE-834

Connessione : fili on/off

alimentazione 5Vdc o adattatore 110/220Vac

Dimensioni: 104 * 86 * 38

LT-01 LUCI COLORATE.jpg
ESEMPIO LT-02-D_Tavola disegno 1.png
ESEMPIO CONNESSIONE_Tavola disegno 1.png
